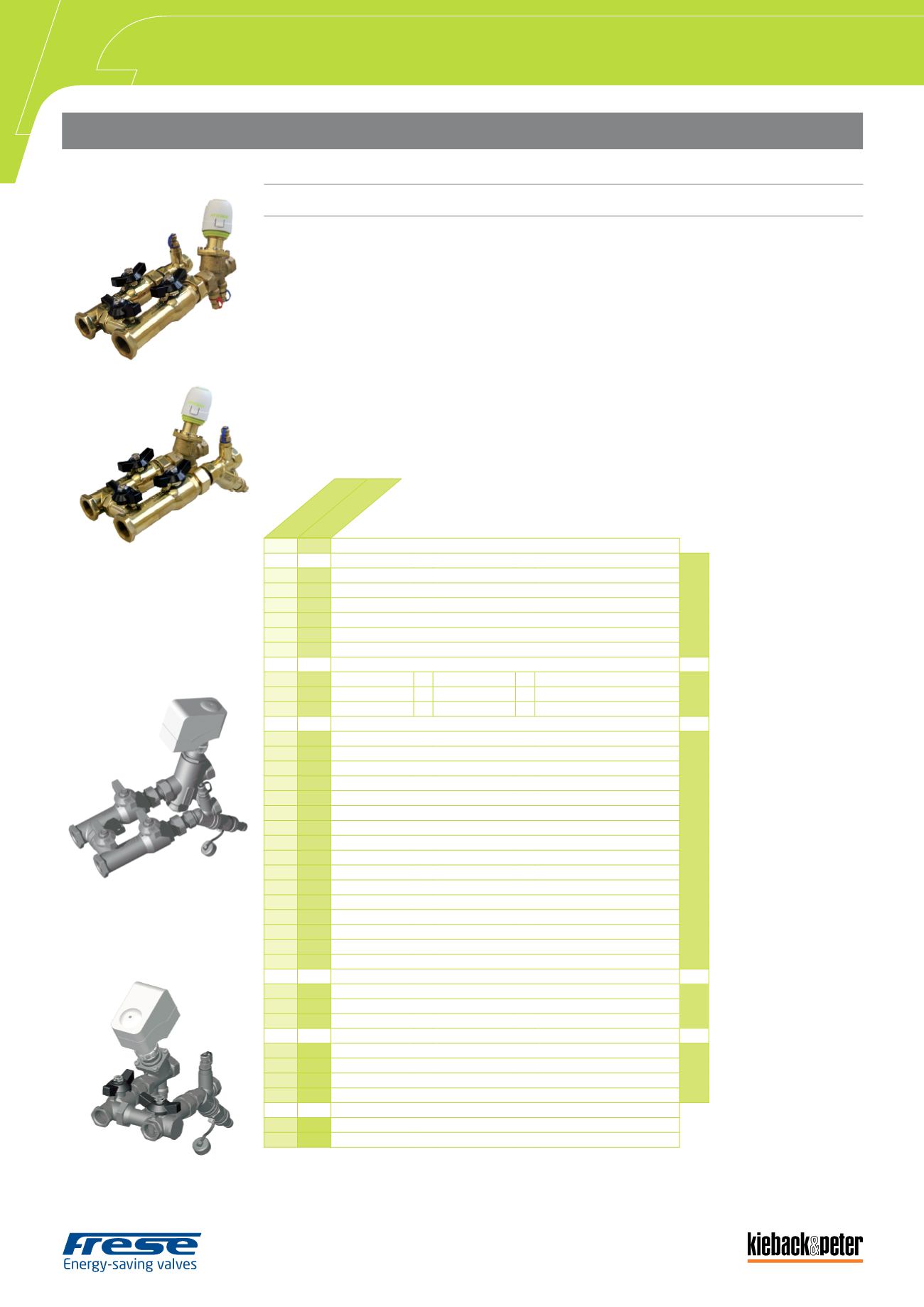

Los Kits Frese Modula son conjuntos compactos y versátiles que combinan la familia de válvulas de equilibrado diná-
mico de Frese con: 2 o 3 válvulas de corte con tomas P/T, válvulas de vaciado y drenaje o un filtro para que sólo sea
necesario conectarlos a las unidades terminales.
Estos kits pueden equiparse con una de las siguientes válvulas Frese:
•
Frese ALPHA
: válvula de equilibrado dinámico con conexión H-H.
•
Frese EVA
: válvula de control de dos vías todo/nada y válvula de equilibrado dinámico.
•
Frese OPTIMA
y
Frese OPTIMA COMPACT
: válvula de control independiente de la presión.
•
Frese S
: válvula de equilibrado dinámico con preselección manual.
•
Frese PV
: válvula de control de la presión diferencial ajustable.
De manera estándar los kits ofrecen un montaje de la válvula de equilibrado a la derecha, pero bajo pedido pueden
suministrarse con la válvula montada a la izquierda según se muestra en las imágenes adjuntas.
Rango de temperatura del fluido: 0 a 95ºC
Pueden utilizarse con fluidos glicolados hasta el 50%.
Montaje válvula
derecha
Montaje válvula
izquierda
En la tabla combinatoria adjunta se obtienen las referencias de los distintos conjuntos Frese Modula Pro y Frese
Modula
Ejemplo: 551-12-1-L es un conjunto Frese Modula Pro con válvula Optima de DN15 de caudal bajo, pieza en T con
válvula de vaciado y llaves de cierre con distanciador. Distancia entre impulsión y retorno de 80 mm.
8 - Kit Frese MODULA
Frese MODULA
56
55
CONFIGURACIÓN KIT
VÁLVULA
1
1 Frese OPTIMA
2
2 Frese ALPHA
3
3 Frese EVA
5
5 Frese S
6
6 Frese PV
7
7 Frese OPTIMA COMPACT
1
1 DN 15 - 80 mm 4 DN 15 - 130 mm 7 DN 15 - 170 mm
TAMAÑO
DISTANCIA
2
2 DN 20 - 80 mm 5 DN 20 - 130 mm 8 DN 20 - 170 mm
-
3 DN 25 - 80 mm 6 DN 25 - 130 mm 9 DN 25 - 170 mm
1
1 Pieza enT con tomas P/T de 1”+ válvula de vaciado
COMBINACIÓN
2
2 Pieza enT con tomas P/T de 1”+ válvula de vaciado y palanca con distanciador
3
3 Filtro con tomas P/T de 1”+ válvula de vaciado
4
4 Filtro con tomas P/T de 1”+ válvula de vaciado y palanca con distanciador
5
5 Pieza enT con toma P/T de 1”/ tapón
6
6 Pieza enT con toma P/T de 1”/ tapón y palanca con distanciador
7
7 Filtro con toma P/T de 1”/ tapón
8
8 Filtro con toma P/T de 1”/ tapón y palanca con distanciador
A
A Pieza enT con tomas P/T de 1”+ válvula de vaciado (montaje a la izquierda)
B
B Pieza enT con tomas P/T de 1”+ válvula de vaciado y palanca con distanciador (mont. a la izqrd.)
C
C Filtro con tomas P/T de 1”+ válvula de vaciado (montaje a la izquierda)
D
D Filtro con tomas P/T de 1”+ válvula de vaciado y palanca con distanciador (mont. a la izqrd.)
E
E Pieza enT con toma P/T de 1”/ tapón (montaje a la izquierda)
F
F Pieza enT con toma P/T de 1”/ tapón y palanca con distanciador (mont. a la izqrd.)
G
G Filtro con toma P/T de 1”/ tapón (montaje a la izquierda)
H
H Filtro con toma P/T de 1”/ tapón y palanca con distanciador (montaje a la izquierda)
1
1 1”Tomas P/T en la válvula
TOMAS
-
2 2”Tomas P/T en la válvula
-
3 Tapones
L
L
Caudal bajo (OPTIMA, OPTIMA COMPACT)
CAUDAL
PRESIÓN
H
H Caudal alto (OPTIMA, OPTIMA COMPACT)
4
4 Baja Presión (Alpha, EVA)
5
5 Alta presión (Alpha, EVA)
XXXX XXXX Caudal en l/s. (cartuchos)
XXX XXX Carrera válvula: 2,5 - 4 - 5 mm (OPTIMA COMPACT)
KIT MODULA
KIT MODULA PRO
Frese MODULA PRO
Kit compuesto por tres válvulas de
corte
Frese MODULA
Kit compuesto por dos válvulas de
corte
